美式、欧式、华式箱变

三种类型的特点解析与选型指南

箱式变压器（简称“箱变”）是一种将变压器、高压开关保护装置、低压配电及计量装置集成于一体的成套变配电设备，相当于一座微型变电站，可直接为终端用户供电。按结构设计和技术来源，箱变可分为美式、欧式和华式三种，各具特色，适用于不同的工程场景。本文将对三种类型逐一解析。

01  美式箱变

紧凑实用的“轻量派”

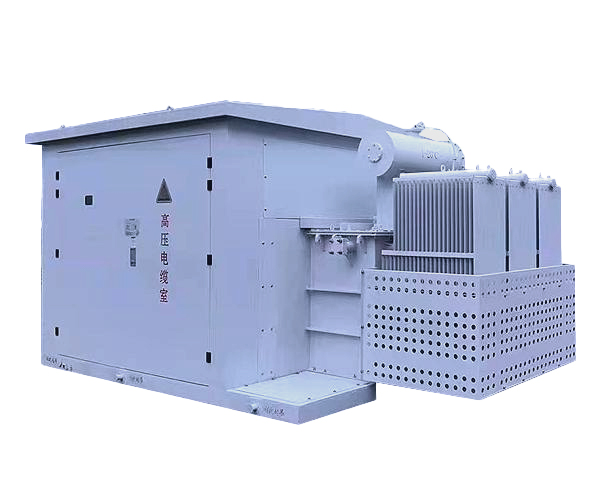

▲ 美式箱变外形示例

美式箱变起源于美国，于20世纪90年代随中国市场开放进入国内并迅速推广。其核心特点是将负荷开关、环网开关及熔断器结构简化后集成于变压器油箱内，并采用油浸式氧化锌避雷器，整机结构极为紧凑。变压器本体取消油枕，油箱与散热器直接暴露于空气中，安装体积大幅缩小。

在保护配置上，高压侧配备熔断器提供短路和过载保护，低压侧采用塑壳断路器实现多重保护，同时通过压力释放阀、油温计及温控器提供非电量保护。

典型应用场景：

▸ 城市道路照明及临时施工用电

▸ 新能源光伏、风电场升压配电

▸ 要求快速部署、占地面积受限的场合

02  欧式箱变

稳重大气的“传统派”

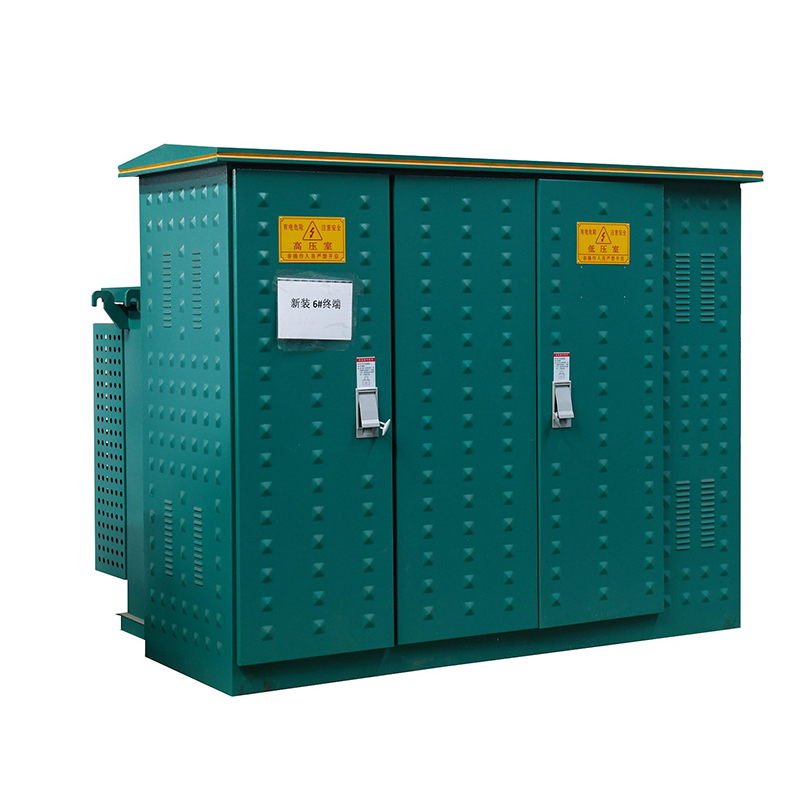

▲ 欧式箱变外形示例

欧式箱变由法国、德国等国于20世纪70年代末引入中国，发展历史悠久。其设计采用目字形或品字形布局，将高压开关柜、低压开关柜与变压器整合于同一户外箱体内，集成了环网柜、低压箱及干式变压器等众多组件，功能完备，结构清晰。

高压侧配置灵活，可选“负荷开关+限流熔断器”或断路器两种方案；选用断路器时，保护功能涵盖过流速断、过电流、过负荷及单相接地短路等。因采用干式变压器，非电量保护相对简洁，仅需超温跳闸保护。

典型应用场景：

▸ 多层、小高层及高层住宅建筑配电

▸ 对供电可靠性和扩展性要求较高的重要场所

▸ 需要灵活接入配网自动化设备的项目

03  华式箱变

融汇中西的“创新派”

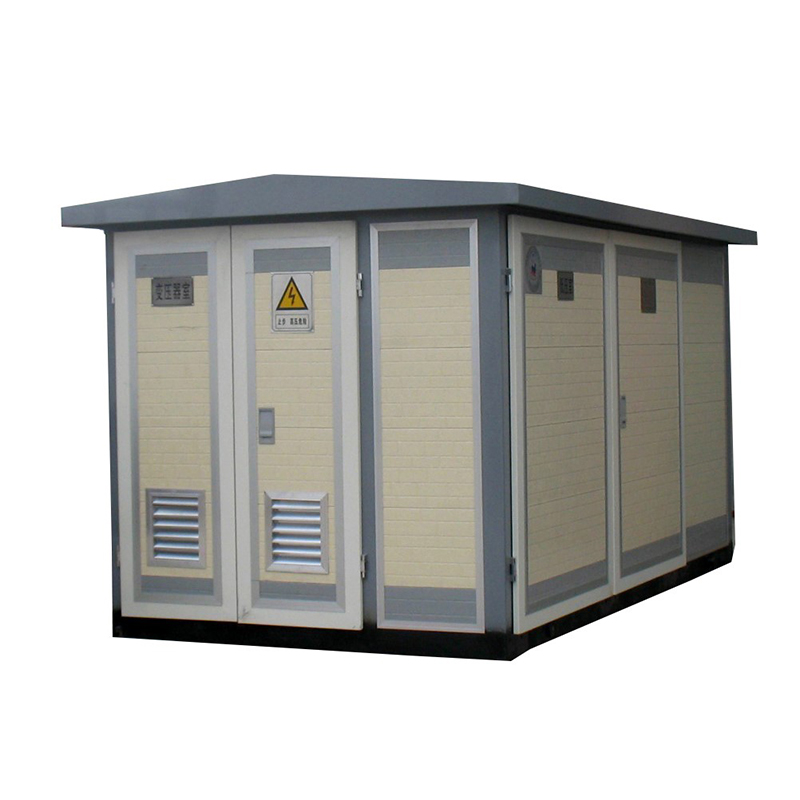

▲ 华式箱变外形示例

华式箱变是中国在吸收美式小型化优势与欧式自动化配置优势基础上，自主研发的国产化产品，形成了安全、可靠、便捷、环保的综合优势，尤其在风电和光伏项目中表现突出。

高压侧采用空气绝缘环网柜，配置真空断路器、电流互感器、氧化锌避雷器、接地开关及带电显示装置等；低压侧配置与美式、欧式相同；变压器通常选用油浸式。

散热方面借鉴美式设计，散热片采用敞开式自然通风安装，避免了强迫风冷造成的不稳定问题；同时实现带电体完全密封，兼顾防尘与安全。保护功能全面，电量保护涵盖过流速断、过电流、过负荷及单相接地短路保护，非电量保护涵盖变压器重/轻瓦斯、油位及油温监测。

典型应用场景：

▸ 陆上/海上风电场升压变电

▸ 大型地面及屋顶光伏电站

▸ 对自动化和保护要求较高的新能源项目

三型箱变对比一览

结语

美式、欧式和华式箱变各有所长，在电力系统中承担着不同的应用角色。美式箱变体积最小、部署灵活，适合临时或紧凑场合；欧式箱变功能丰富、扩展性强，适合高可靠性建筑配电；华式箱变兼顾两者优势，在新能源领域表现尤为出色。了解三者的结构特点与适用场景，有助于在实际工程中做出更合理、更经济的选型决策。
