在配电工程中，真空断路器、负荷开关和隔离开关是最核心的三类设备。很多项目经理或技术新手在选型时容易混淆它们的功能。本文将通过对比分析，带你快速掌握这三者的区别与最佳搭配方案，助你优化电力系统性能。
特性 | 真空断路器 | 负荷开关 | 隔离开关 |
定义 | 高级保护开关，能在真空中熄灭强力电弧 | 基础控制开关，常配合熔断器使用 | 物理隔离安全开关，用于维护保障 |

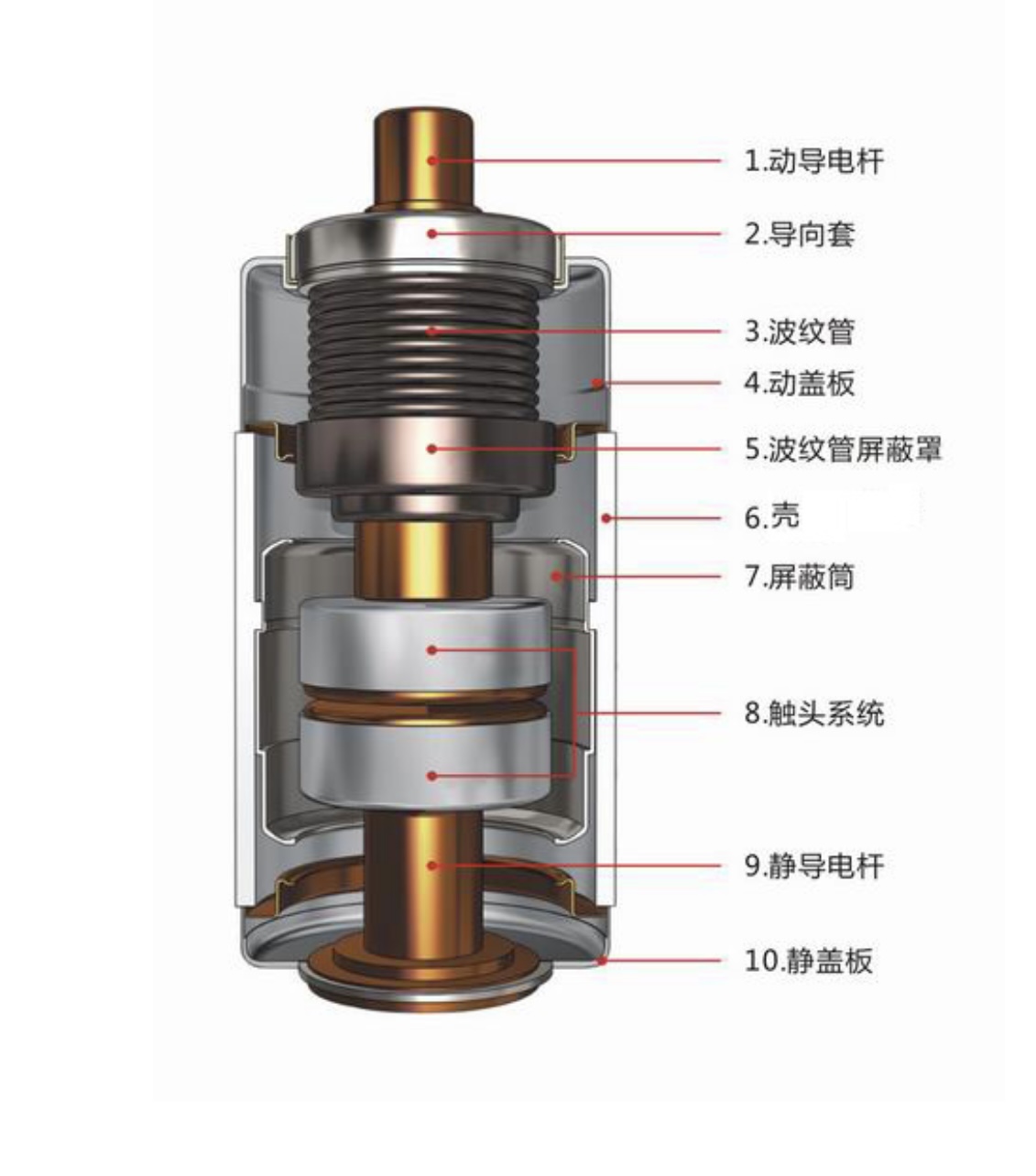

灭弧原理 | 利用高真空度的灭弧室，在触头分离瞬间使金属蒸汽电弧迅速扩散熄灭 | 采用简单的空气吹弧或小容量真空管，设计基准是处理额定电流，而非故障短路电流 | 无灭弧装置，触头暴露。物理结构决定了其严禁带载操作，否则空气无法抑制拉弧，会导致设备烧毁 |
开断负荷电流 | 可以 | 可以 | 不可以 |
开断短路电流 | 可以（核心优势） | 不可以（需熔断器） | 不可以 |
灭弧能力 | 极强 | 有，但较弱 | 无 |
使用寿命 | 长（适合频繁操作） | 中 | 极长（机械结构简单） |
成本/价格 | 最高 | 中等 | 最低 |

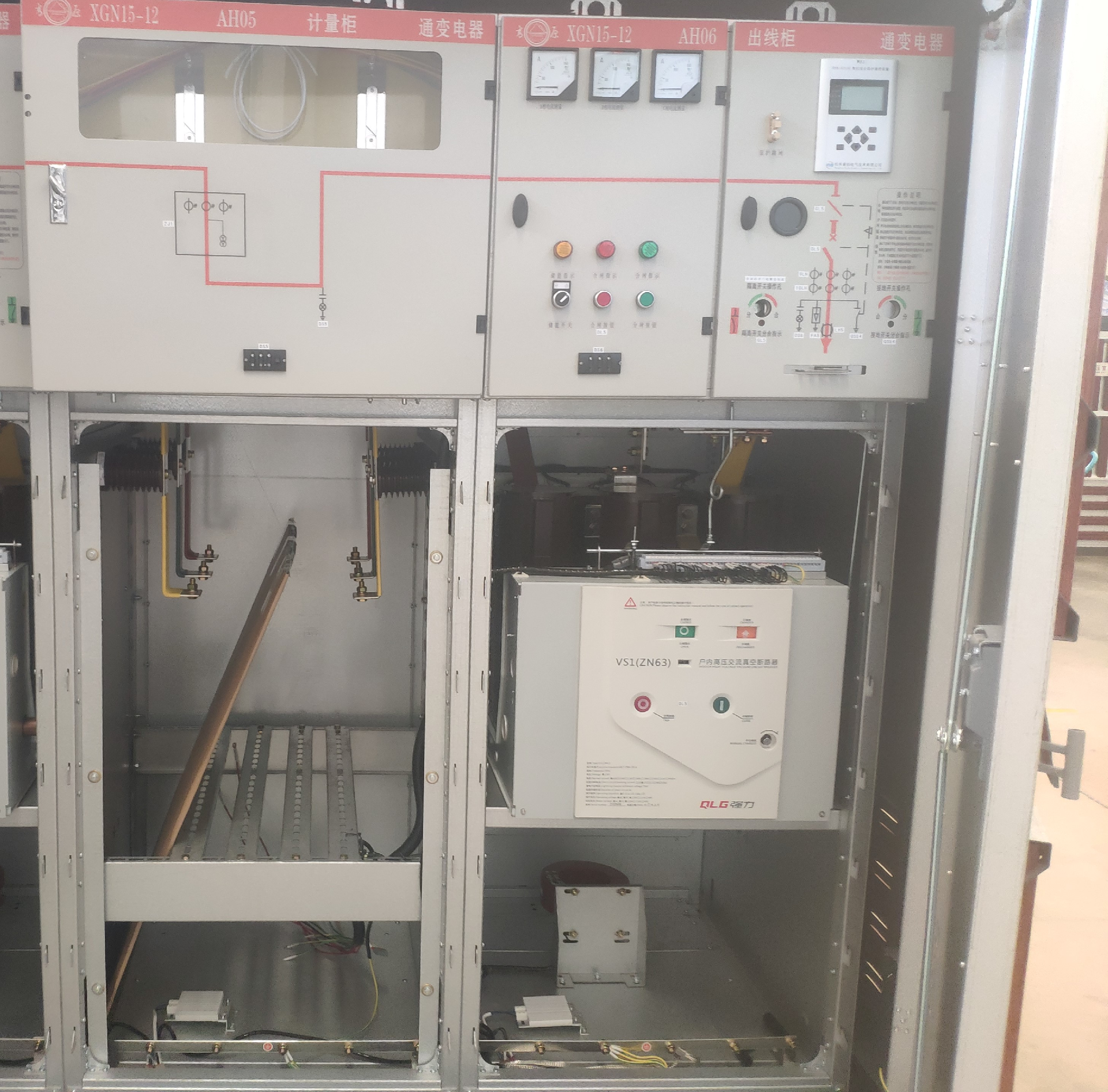

真空断路器是电力系统的第一道防线。它的核心优势在于分断短路故障电流。当线路发生短路时，它能瞬间熄灭巨大的电弧，保护变压器等贵重设备。
最佳场景：变电站主变柜、１０ｋＶ配电主干线。
选型提示：如果你的系统需要自动化保护和远程监控，ＶＣＢ是唯一选择。

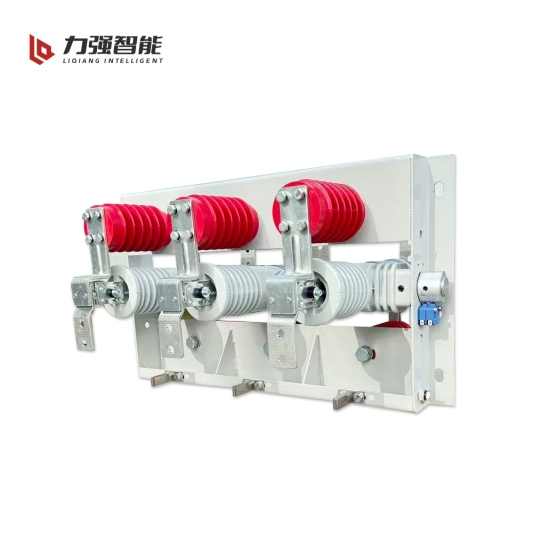

负荷开关主要用于正常工作状态下的通断。它能处理额定电流，但对付不了短路。通常我们会搭配熔断器（ＬＢＳ＋Ｆｕｓｅ组合），由熔断器负责短路保护，这样既降低了成本，又满足了基本需求。
最佳场景：小区环网柜（ＲＭＵ）、工厂支路控制。
优点：结构紧凑，性价比高，适合频繁的负载切换。

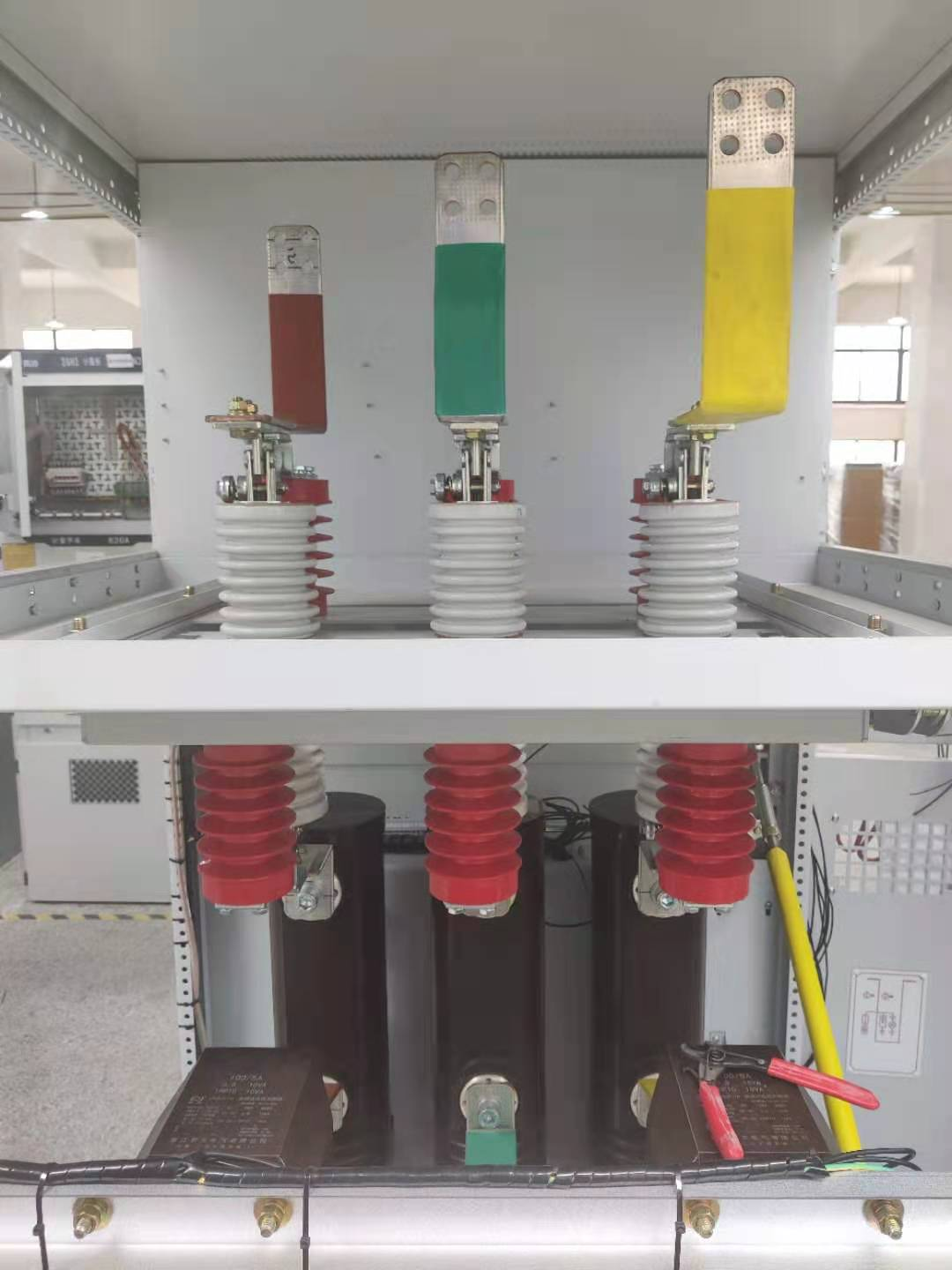

隔离开关绝不能带电操作。它的主要作用是产生一个肉眼可见的物理断开点。在检修设备前，必须拉开隔离开关，确保绝对断电。
最佳场景：断路器或负荷开关的电源侧，用于安全隔离。
禁止：严禁带负荷分合，否则会产生剧烈拉弧，极其危险！

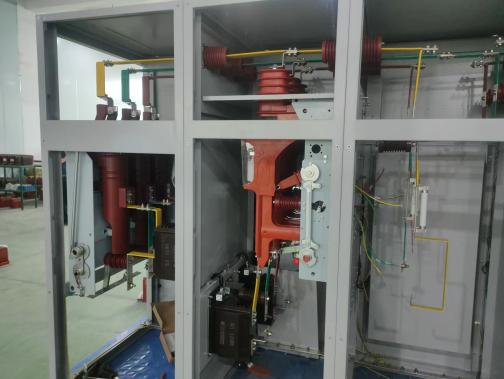

在实际安装中，这三者往往是“组合拳”出击：
ＫＹＮ中置柜：通常安装真空断路器。为了安全，会配备手车结构，手车摇出即相当于起到了隔离开关的作用。
环网柜 （ＲＭＵ）：核心是负荷开关。在支路中，ＬＢＳ＋熔断器的组合是目前的工业标准。
检修位：在任何大功率开关前，都应串联一个隔离开关，作为安全强制规范。
要保护／要频繁操作：选真空断路器。
要省钱／支路控制：选负荷开关。
要检修安全：必选隔离开关。
浙江力强智能装备 深耕高压电力行业多年，我们提供全系列中高压电气解决方案。如果您在项目选型中遇到难题，欢迎联系我们的技术专家获取免费选型方案。
（本文旨在提供通用参考，具体项目请严格遵守当地电力规程和设计标准。）
