В электрораспределительной технике вакуумные выключатели, выключатели нагрузки и разъединители являются тремя основными типами оборудования. Многие менеджеры проектов или технические новички склонны путать свои функции при выборе моделей. В этой статье будет использован сравнительный анализ, чтобы быстро показать вам различия и совпадающие решения между тремя, чтобы помочь вам оптимизировать производительность вашей энергосистемы.
1. Краткий обзор основных функций: каковы различия между этими тремя?
| характерный | Вакуумный выключатель | переключатель нагрузки | Изолирующий переключатель |
| определение | Усовершенствованный защитный переключатель, способный гасить мощные дуги в вакууме. | Базовый переключатель управления, часто используемый с предохранителями. | Предохранительный выключатель с физической изоляцией для обслуживания и безопасности |

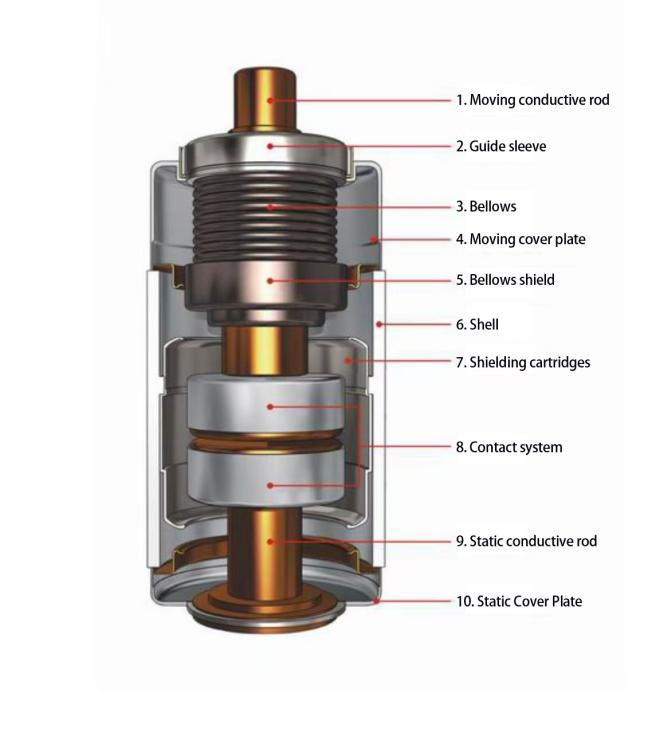

| Принцип гашения дуги | Используя камеру дугового гашения высокого вакуума, дуга на парах металла быстро рассеивается и гасится в момент размыкания контактов. | При использовании простой воздушной дуги или вакуумной трубки небольшой емкости в основе конструкции лежит расчет номинального тока, а не тока короткого замыкания. | В нем отсутствуют устройство гашения дуги и контакты. Его физическая конструкция диктует, что его нельзя эксплуатировать под нагрузкой; в противном случае воздух не сможет подавить дуговой разряд, что приведет к сгоранию оборудования. |
| Ток отключения нагрузки | Может | Может | Не мочь |
| Разрыв тока короткого замыкания | Может | Не мочь | Не мочь |
| Способность гашения дуги | Чрезвычайно сильный | Да, но слабее | никто |
| Срок службы | длинный | середина | Чрезвычайно длинный (простая механическая конструкция) |
| стоимость/цена | высокий | середина | самый низкий |
二、Углубленная интерпретация: положение применения каждого переключателя.
1. Вакуумный выключатель – «брандмауэр системы»
Вакуумные выключатели являются первой линией защиты энергосистем. Его основным преимуществом является прерывание тока короткого замыкания. Когда в линии происходит короткое замыкание, оно может мгновенно погасить огромную дугу и защитить ценное оборудование, например трансформаторы.
Сценарий: главный трансформаторный шкаф подстанции, распределительная магистраль 10 кВ.
Совет по выбору: Если вашей системе требуется автоматическая защита и удаленный мониторинг, VCB — единственный выбор.

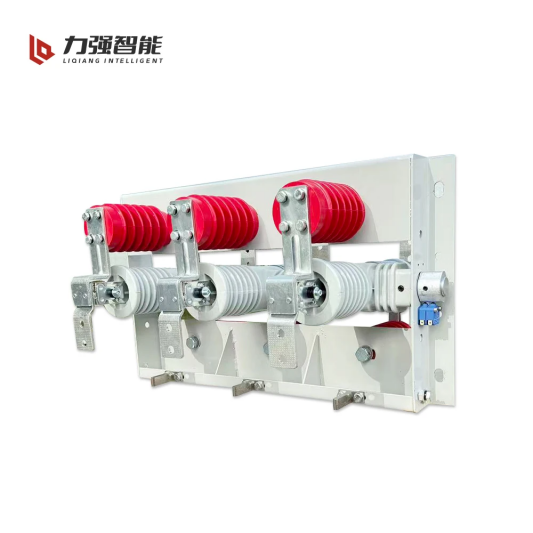

2. Выключатель нагрузки – «основа ежедневного управления»
Выключатель нагрузки в основном используется для включения и выключения при нормальных рабочих условиях. Он может выдерживать номинальный ток, но не может выдерживать короткие замыкания. Обычно мы подбираем к нему предохранитель (комбинация LBS+предохранитель), который отвечает за защиту от короткого замыкания, что не только экономит затраты, но и удовлетворяет основные потребности.
Сценарий: Главный блок общественного кольца (RMU), управление филиалом завода.
Преимущества: компактная конструкция, высокая стоимость, подходит для переключения нагрузки.
3. Выключатель – «Защитный зонтик для обслуживающего персонала»
Выключатели питания ни в коем случае нельзя включать и выключатели, когда они находятся под напряжением. Их основная функция — создание физически разъединённой точки, видимой невооружённым глазом. Перед обслуживанием оборудования выключатель питания необходимо разомкнуть, чтобы обеспечить полное отключение электроэнергии.
Сценарий: На стороне источника питания автоматического выключателя или выключателя нагрузки, используется для защитной изоляции.
Противопоказания: Категорически запрещается включать или выключать устройство под нагрузкой, иначе возникнет искрение, что крайне опасно!
三. Дизайн корпуса и практические рекомендации
При фактической установке эти три элемента часто используются в сочетании:

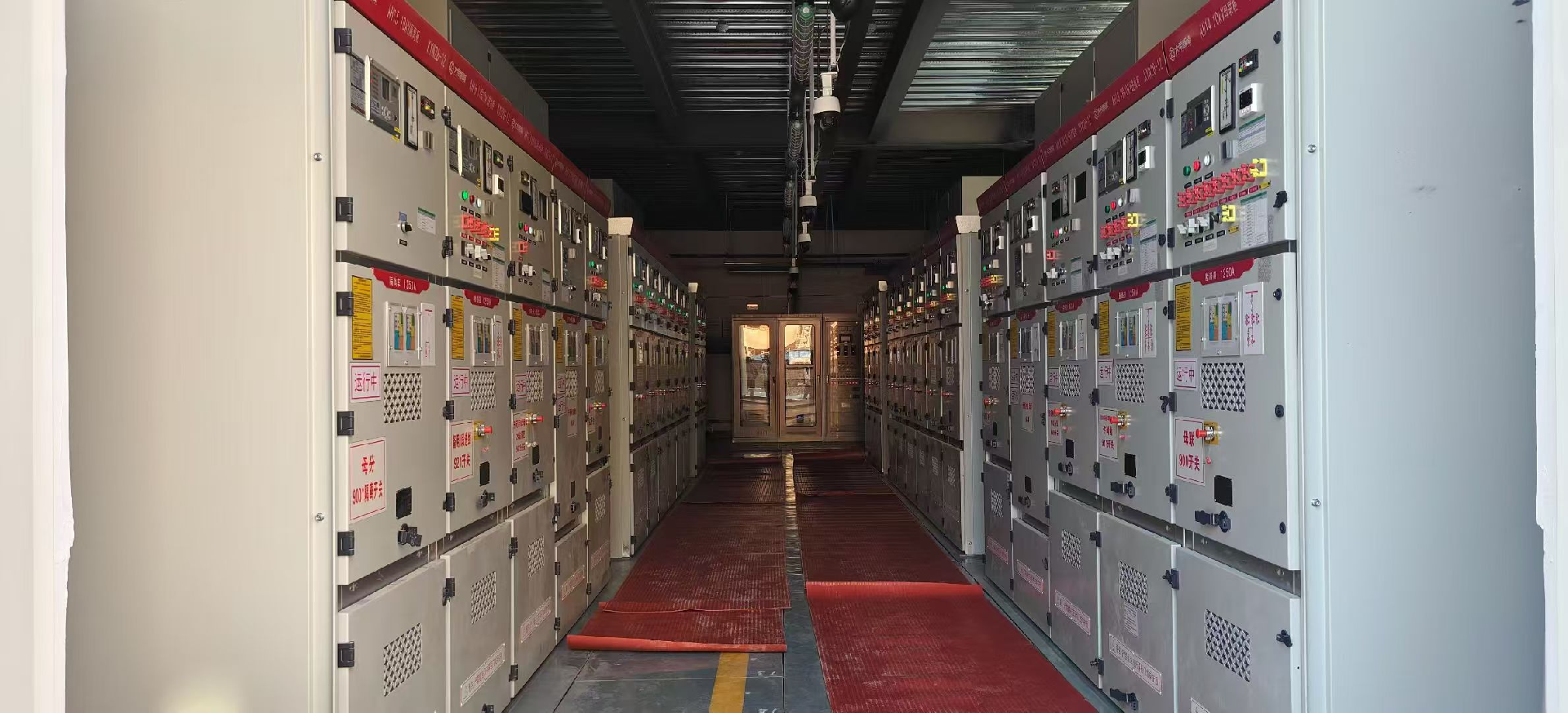

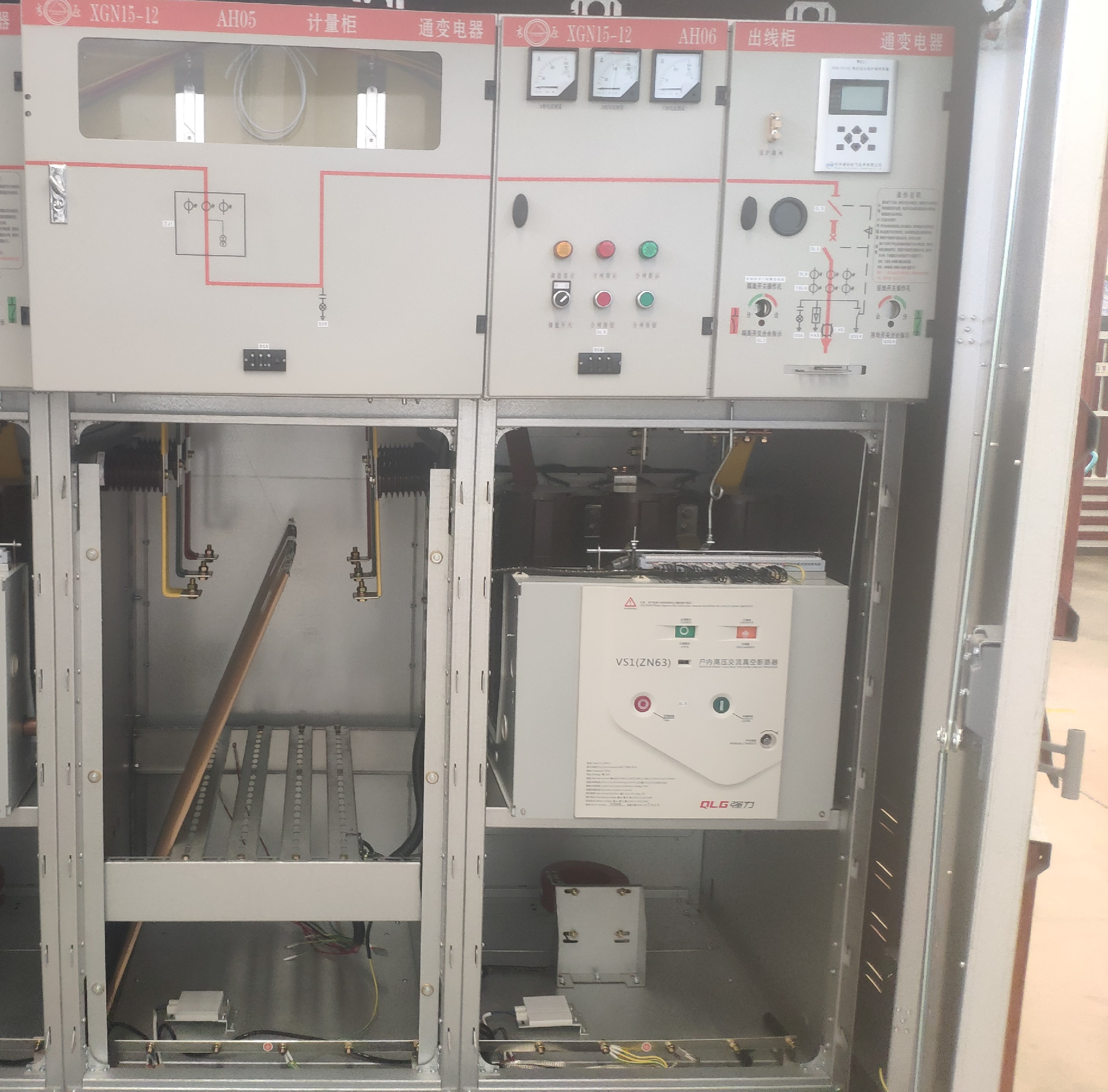

Средневольтное распределительное устройство KYN: Обычно оснащается вакуумными выключателями. В целях безопасности оно оборудовано тележкой, которая в выдвинутом состоянии выполняет функцию разъединителя.
Кольцевой распределительный щит (КРУ): Ключевым компонентом является выключатель нагрузки. В ответвленных цепях в настоящее время отраслевым стандартом является комбинация выключателя нагрузки и предохранителя.
Положение для проверки: В качестве обязательного требования безопасности перед любым мощным выключателем необходимо последовательно подключить разъединитель.
四. Резюме
Для защиты/управления: выберите вакуумный выключатель.
Чтобы сэкономить деньги/управление ветвями: выберите переключатель нагрузки.
Для обеспечения безопасности: разъединитель необходим.
Компания Zhejiang Liqiang Intelligent Equipment уже много лет активно участвует в отрасли высоковольтной энергетики. Мы предоставляем полный спектр электротехнических решений среднего и высокого напряжения. Если у вас возникнут трудности с выбором проекта, обратитесь к нашим техническим специалистам для получения бесплатного плана подбора.
(Эта статья предназначена для предоставления общей информации. Пожалуйста, строго соблюдайте местные электротехнические правила и стандарты проектирования для конкретных проектов.)
